FBY160

m²

Tabique de placas de yeso laminado, para cerramiento de hueco de ascensor. Sistema "PLADUR".

139,13€

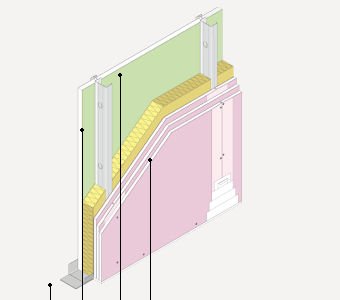

Cerramiento de hueco de ascensor mediante el sistema CH "PLADUR", de tabique múltiple, 135 LR, de 4,50 m de altura máxima y 135 mm de espesor total, con nivel de calidad del acabado Q2, formado por una estructura simple, de perfiles de chapa de acero galvanizado de 90 mm de anchura, a base de montantes CH-90 y montantes E-90 (elementos verticales), separados 600 mm entre sí, y canales J-92 (elementos horizontales), a la que se atornillan tres placas en total una placa con resistencia al fuego, con baja absorción superficial de agua, de alta resistencia al impacto y de alta densidad CH (DFH1I) en una cara y tres placas con resistencia al fuego F (F) en la otra cara; aislamiento acústico mediante panel semirrígido de lana mineral, espesor 85 mm, según UNE-EN 13162, en el alma, entre montantes de tipo CH. Incluso banda estanca autoadhesiva "PLADUR", fijaciones para el anclaje de canales y montantes metálicos; tornillería para la fijación de las placas; cinta microperforada de papel con refuerzo metálico "PLADUR" y pasta de secado en polvo JN "PLADUR", cinta microperforada de papel "PLADUR". El precio incluye la resolución de encuentros y puntos singulares.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12pip020a

m

Banda estanca autoadhesiva de espuma de poliuretano de celdas cerradas "PLADUR", de 3 mm de espesor y 70 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,034 W/(mK).

1,050

0,33

0,35

mt12pfp070a

m

Canal J-92 "PLADUR", de 92 mm de anchura, de acero galvanizado Z1 (Z140), según UNE-EN 14195.

0,700

4,03

2,82

mt12pfp071a

m

Montante CH-90 "PLADUR", de 90 mm de anchura, de acero galvanizado Z1 (Z140), según UNE-EN 14195.

1,300

10,53

13,69

mt12pfp071b

m

Montante E-90 "PLADUR", de 90 mm de anchura, de acero galvanizado Z1 (Z140), según UNE-EN 14195.

2,000

8,90

17,80

mt16lra060g

m²

Panel semirrígido de lana mineral, espesor 85 mm, según UNE-EN 13162, Euroclase A1 de reacción al fuego según UNE-EN 13501-1 y factor de resistencia a la difusión del vapor de agua 1.

1,050

10,02

10,52

mt12psp012a

m²

Placa de yeso laminado DFH1I / UNE-EN 520 - 600 / 3000 / 25 / con los bordes longitudinales cuadrados, con resistencia al fuego, con baja absorción superficial de agua, de alta resistencia al impacto y de alta densidad CH, "PLADUR", Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1.

1,050

20,42

21,44

mt12psp010cwd

m²

Placa de yeso laminado F / UNE-EN 520 - 1200 / 3000 / 15 / con los bordes longitudinales afinados, con resistencia al fuego F "PLADUR", Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1.

3,150

10,53

33,17

mt12pep020a

Ud

Cartucho de 600 ml de sellador acrílico intumescente, "PLADUR", para el sellado de encuentros de los perfiles con los paramentos.

0,360

16,92

6,09

mt12ptp010ch

Ud

Tornillo autoperforante de acero cincado, MM 3,5x9,5 "PLADUR", de cabeza redonda y punta de broca; para la unión de perfiles metálicos de hasta 2,25 mm de espesor.

3,000

0,01

0,03

mt12ptp010ag

Ud

Tornillo autorroscante de acero revestido con fosfatos, PM 3,5x25 "PLADUR", con cabeza de trompeta y punta afilada; para la fijación de placas de yeso laminado a perfiles metálicos de hasta 0,75 mm de espesor.

8,000

0,01

0,08

mt12ptp010ae

Ud

Tornillo autorroscante de acero revestido con fosfatos, PM 3,5x45 "PLADUR", con cabeza de trompeta y punta afilada; para la fijación de placas de yeso laminado a perfiles metálicos de hasta 0,75 mm de espesor.

12,000

0,01

0,12

mt12ptp010ab

Ud

Tornillo autorroscante de acero revestido con fosfatos, PM 3,9x55 "PLADUR", con cabeza de trompeta y punta afilada; para la fijación de placas de yeso laminado a perfiles metálicos de hasta 0,75 mm de espesor.

15,000

0,02

0,30

mt12ptp010aa

Ud

Tornillo autorroscante de acero revestido con fosfatos, PM 4,2x70 "PLADUR", con cabeza de trompeta y punta afilada; para la fijación de placas de yeso laminado a perfiles metálicos de hasta 0,75 mm de espesor.

2,000

0,03

0,06

mt12psg220

Ud

Fijación compuesta por taco y tornillo 5x27.

1,000

0,06

0,06

mt12pep010pa

kg

Pasta de secado en polvo JN "PLADUR", 3A, color blanco, Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 35°C, para aplicación manual con cinta de juntas, según UNE-EN 13963.

1,152

0,89

1,03

mt12pip010aa

m

Cinta microperforada de papel "PLADUR", de 51 mm de anchura y 0,215 mm de espesor, según UNE-EN 13963.

3,900

0,04

0,16

mt12pip010ea

m

Cinta microperforada de papel con refuerzo metálico "PLADUR", de 50 mm de anchura y 0,215 mm de espesor, según UNE-EN 14353.

0,150

0,38

0,06

Subtotal materiales:

107,78

2

Mano de obra

mo053

h

Oficial 1ª montador de prefabricados interiores.

0,654

22,74

14,87

mo100

h

Ayudante montador de prefabricados interiores.

0,654

21,02

13,75

Subtotal mano de obra:

28,62

3

Costes directos complementarios

%

Costes directos complementarios

2,000

136,40

2,73

Coste de mantenimiento decenal: 6,96€ en los primeros 10 años.

Costes directos (1+2+3):

139,13

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

EN 14195:2005/AC:2006

1.1.2007

1.1.2007

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

EN 520:2004+A1:2009

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

EN 14353:2007+A1:2010

1.11.2010

1.11.2010

3/4

Guardavivos y perfiles metálicos para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo

UNIDAD DE OBRA FBY160: TABIQUE DE PLACAS DE YESO LAMINADO, PARA CERRAMIENTO DE HUECO DE ASCENSOR. SISTEMA "PLADUR".

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.

CARACTERÍSTICAS TÉCNICAS

Cerramiento de hueco de ascensor mediante el sistema CH "PLADUR", de tabique múltiple, 135 LR, de 4,50 m de altura máxima y 135 mm de espesor total, con nivel de calidad del acabado Q2, formado por una estructura simple, de perfiles de chapa de acero galvanizado de 90 mm de anchura, a base de montantes CH-90 y montantes E-90 (elementos verticales), separados 600 mm entre sí, y canales J-92 (elementos horizontales), a la que se atornillan tres placas en total una placa con resistencia al fuego, con baja absorción superficial de agua, de alta resistencia al impacto y de alta densidad CH (DFH1I) en una cara y tres placas con resistencia al fuego F (F) en la otra cara; aislamiento acústico mediante panel semirrígido de lana mineral, espesor 85 mm, según UNE-EN 13162, en el alma, entre montantes de tipo CH. Incluso banda estanca autoadhesiva "PLADUR", fijaciones para el anclaje de canales y montantes metálicos; tornillería para la fijación de las placas; cinta microperforada de papel con refuerzo metálico "PLADUR" y pasta de secado en polvo JN "PLADUR", cinta microperforada de papel "PLADUR".

NORMATIVA DE APLICACIÓN

Montaje:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

No se someterán a cargas para las cuales no están diseñados.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la resolución de encuentros y puntos singulares.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,025

0,012

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,075

0,125

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

1,007

1,007

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,010

0,007

Residuos generados:

1,117

1,151

17 02 03

Plástico.

0,174

0,290

Envases:

0,174

0,290

Total residuos:

1,291

1,441
